GoodWe GW20K-ET_WIFILAN-20_AFCI 20 kW Hybrid-Wechselrichter
Description
Description

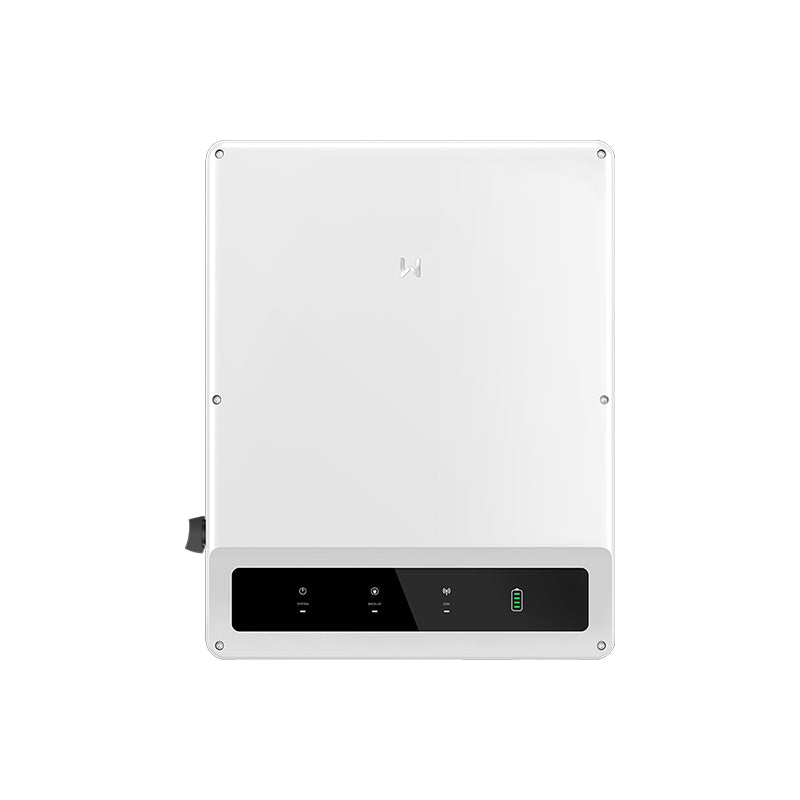

Der GoodWe GW20K-ET ist ein dreiphasiger Hybrid-Wechselrichter der ET-Serie für PV-Anlagen mit Batteriespeicher. Er verfügt über 2 MPP-Tracker, einen maximalen PV-Eingang von 30.000 W sowie eine Nenn-Ausgangsleistung von 20.000 W und ist für den Außeneinsatz mit Schutzart IP66 ausgelegt. Die Kommunikation zum Portal erfolgt über WiFi/LAN/Bluetooth; eine AFCI-Funktion ist optional verfügbar.
Technische Daten
| Nennleistung | 20,0 kW |
| Phasen | 3 |
| Systemtyp | Hybrid |
| Max. PV-Eingangsleistung | 30.000 W |
| Anzahl MPPT | 2 |
| Max. Wirkungsgrad | 98,0 % |
| Schutzart | IP66 |
| Notstromfähigkeit | Ja (Back-up Ausgang vorhanden) |
| Abmessungen | 520 × 660 × 220 mm (B × H × T) |
| Gewicht | 48 kg |
| Kommunikation | WiFi + LAN + Bluetooth; RS485/CAN (BMS); RS485 (Meter) |
| AFCI | Optional |
